Anwendungsfall 1+1+1>3: Wärmebildprüfung, Isolationsdiagnose und Erdungsprüfung für eine effiziente elektrische Wartung
Versteckte Risiken in elektrischen Anlagen frühzeitig erkennen
Der sichere und stabile Betrieb elektrischer Anlagen ist eine wichtige Grundlage für Industrie, Energieversorgung, Gebäudetechnik und öffentliche Infrastruktur. In der Praxis entstehen viele elektrische Risiken jedoch nicht plötzlich, sondern entwickeln sich über längere Zeit: lockere Anschlussstellen, überhitzte Kabelverbindungen, alternde Isolierungen, Feuchtigkeitseinfluss oder unzureichende Erdungssysteme bleiben häufig zunächst unbemerkt.
Werden solche Probleme nicht rechtzeitig erkannt, können sie zu ungeplanten Ausfällen, Kurzschlüssen, Geräteschäden oder sicherheitskritischen Situationen führen. Deshalb braucht die moderne elektrische Wartung nicht nur einzelne Messgeräte, sondern einen systematischen Prüfablauf: zuerst Auffälligkeiten erkennen, anschließend die Ursache überprüfen, die Schutzsysteme bestätigen und die Messergebnisse dokumentieren.
Die Kombination aus DT-9898 Hochleistungs-Wärmebildkamera, DT-6508B Isolationsmultimeter und DT-9399 Erdungswiderstandsmessgerät bietet eine praxisnahe Lösung für die elektrische Instandhaltung. Sie unterstützt Techniker dabei, elektrische Anlagen effizient zu prüfen, Risiken frühzeitig zu erkennen und Wartungsentscheidungen datenbasiert zu treffen.
01 | Wärmebildprüfung: Temperaturauffälligkeiten schnell lokalisieren
Viele elektrische Fehler zeigen sich zuerst durch eine Veränderung der Temperatur. Überlastete Leitungen, lose Klemmen, schlechte Kontakte, alternde Bauteile oder ungleichmäßige Lastverteilung können lokale Hotspots verursachen. Diese Temperaturauffälligkeiten sind mit bloßem Auge oft nicht sichtbar, können aber ein wichtiger Hinweis auf beginnende Fehler sein.
Die DT-9898 Infrarot-Wärmebildkamera ermöglicht eine berührungslose Prüfung elektrischer Anlagen im laufenden Betrieb. Dadurch können Schaltschränke, Transformatoren, Kabelverbindungen, Sicherungen, Anschlussklemmen und Verteilanlagen schnell und sicher überprüft werden, ohne die Stromversorgung zu unterbrechen.
Mit der thermischen Darstellung lassen sich auffällige Temperaturbereiche direkt erkennen. Das hilft Wartungsteams, große Anlagenbereiche effizient zu scannen und verdächtige Stellen für eine anschließende Detailprüfung zu markieren.
Typische Anwendungen:
DT-9898 Wärmebildkamera:
Scannen von Schaltschränken, Transformatoren, Kabelanschlüssen und elektrischen Verbindungen zur schnellen Erkennung abnormaler Erwärmung.
Einsatzbereiche:
- Prüfung von Schaltschränken und Verteilanlagen
- Lokalisierung überhitzter Anschlussstellen
- Kontrolle von Kabeln, Sammelschienen und Sicherungen
- Früherkennung von Kontaktproblemen und Überlastung
- Thermische Inspektion ohne Abschaltung der Anlage
Mit der DT-9898 wird die erste Sichtprüfung zu einer datenbasierten thermischen Analyse. So können versteckte Risiken frühzeitig erkannt werden, bevor sie zu größeren Störungen führen.
02 | Isolationsdiagnose: Elektrische Ursachen gezielt überprüfen
Ein Hotspot zeigt, dass an einer Stelle ein Problem bestehen kann. Er erklärt jedoch nicht immer die genaue Ursache. Deshalb ist nach der thermischen Prüfung eine elektrische Diagnose notwendig. Besonders bei Kabeln, Motoren, Transformatoren und elektrischen Betriebsmitteln kann eine geschwächte oder beschädigte Isolierung ein wesentliches Sicherheitsrisiko darstellen.

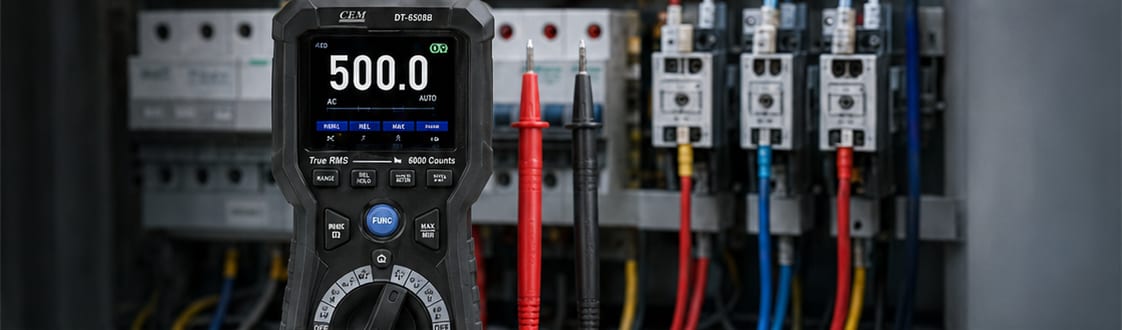

Das DT-6508B Isolationsmultimeter kombiniert die Funktionen eines digitalen Multimeters mit professioneller Isolationsprüfung. Es kann Spannung, Strom und Widerstand messen und gleichzeitig den Isolationswiderstand von elektrischen Anlagen und Komponenten prüfen. Damit eignet es sich besonders für die Ursachenanalyse nach einer auffälligen Wärmebildprüfung.
Wenn zum Beispiel an einem Kabelanschluss oder an einem Motor eine ungewöhnliche Erwärmung festgestellt wird, kann das DT-6508B verwendet werden, um mögliche Isolationsprobleme durch Feuchtigkeit, Alterung, Verschmutzung oder mechanische Beschädigung zu erkennen.
Typische Anwendungen:
DT-6508B Isolationsmultimeter:
Überprüfung von Spannung, Strom, Widerstand und Isolationswiderstand zur Bewertung des elektrischen Zustands von Kabeln, Motoren, Transformatoren und Anlagenkomponenten.
Einsatzbereiche:
- Prüfung der Isolationsqualität von Kabeln und Leitungen
- Diagnose von Motoren und Transformatoren
- Erkennung von Feuchtigkeit, Alterung oder Beschädigung der Isolierung
- Unterstützung bei der Fehlersuche nach thermischen Auffälligkeiten
- Vorbeugung gegen Kurzschluss, Leckstrom und elektrische Ausfälle
Mit Prüfspannungen von 125 V, 250 V, 500 V und 1000 V sowie einem Isolationswiderstandsbereich von 0,001 MΩ bis 6000 MΩ unterstützt das DT-6508B sowohl die schnelle Vor-Ort-Prüfung als auch eine detaillierte elektrische Bewertung.
03 | Erdungsprüfung: Die Schutzbasis der Anlage zuverlässig bestätigen
Neben Temperatur und Isolationszustand spielt auch die Erdung eine entscheidende Rolle für die elektrische Sicherheit. Ein zuverlässiges Erdungssystem schützt Personen und Geräte, indem Fehlerströme sicher abgeleitet werden. Ist der Erdungswiderstand zu hoch oder ist eine Erdungsverbindung beschädigt, kann die Schutzwirkung der Anlage beeinträchtigt sein.

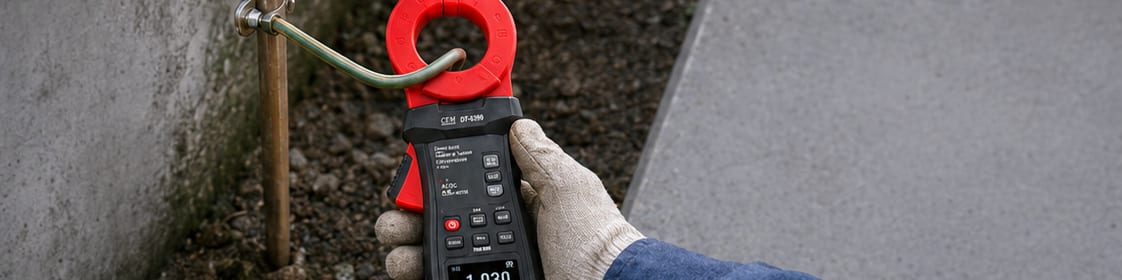

Das DT-9399 Erdungswiderstandsmessgerät wurde für eine effiziente Prüfung von Erdungssystemen entwickelt. Durch die Zangenbauweise kann die Messung ohne Hilfserder und ohne Unterbrechung der Erdungsleitung durchgeführt werden. Das vereinfacht den Prüfprozess erheblich und spart Zeit im Vergleich zu klassischen Messverfahren.
Besonders in Umgebungen mit vielen Erdungspunkten, wie Verteilanlagen, Industrieanlagen, Gebäuden, Transformatorstationen oder Blitzschutzsystemen, ermöglicht das DT-9399 eine schnelle und praktische Überprüfung der Erdungszuverlässigkeit.
Typische Anwendungen:
DT-9399 Erdungswiderstandsmessgerät:
Nicht-invasive Prüfung von Erdungssystemen zur Bestätigung der Schutzfunktion und zur Erkennung unsicherer Erdungsverbindungen.
Einsatzbereiche:
- Prüfung von Erdungssystemen in elektrischen Anlagen
- Kontrolle von Schutzerdung und Blitzschutzsystemen
- Wartung von Transformatorstationen und Verteilanlagen
- Überprüfung der Erdungszuverlässigkeit ohne Anlagenstillstand
- Dokumentation von Erdungswerten für Wartungsberichte
Das DT-9399 unterstützt eine Messung mit 45-mm-Zange, bietet eine hohe Auflösung bis 0,001 Ω und kann bis zu 32.760 Messwerte speichern. Mit Alarmfunktion und Bluetooth-Datenübertragung lassen sich Grenzwertüberschreitungen schnell erkennen und Messergebnisse bequem weiterverarbeiten.
04 | Datenintegration: Vom Einzelmesswert zum vollständigen Wartungsprozess
Eine effiziente elektrische Wartung endet nicht bei der einzelnen Messung. Entscheidend ist, dass die Messergebnisse aus verschiedenen Prüfmethoden zusammengeführt und für die weitere Analyse, Dokumentation und Entscheidung genutzt werden können.
Die Kombination aus Wärmebildprüfung, Isolationsdiagnose und Erdungsprüfung ermöglicht einen klaren Arbeitsablauf. Zuerst wird mit der DT-9898 eine thermische Auffälligkeit erkannt. Anschließend wird mit dem DT-6508B geprüft, ob eine elektrische Ursache wie Isolationsalterung, Feuchtigkeit oder ein beschädigtes Kabel vorliegt. Danach kann mit dem DT-9399 bestätigt werden, ob das Erdungssystem zuverlässig arbeitet und die Schutzfunktion der Anlage gewährleistet ist.
So entsteht ein vollständiger Prüfprozess:
Temperaturauffälligkeit erkennen
Elektrische Ursache prüfen
Erdungssicherheit bestätigen
Messdaten dokumentieren und auswerten
Durch die Datenübertragung und Speicherung der Messergebnisse können Wartungsteams ihre Prüfungen nachvollziehbar dokumentieren. Das unterstützt nicht nur die technische Analyse, sondern auch Wartungsberichte, Zustandsvergleiche und langfristige Instandhaltungsplanung.
Typische Anwendungen:
Systematische elektrische Wartung:
Kombination mehrerer Messmethoden zur umfassenden Bewertung von elektrischen Anlagen und zur datenbasierten Entscheidungsfindung.
Einsatzbereiche:
- Präventive Instandhaltung elektrischer Anlagen
- Regelmäßige Wartung von Industrie- und Energieversorgungssystemen
- Fehlersuche nach ungewöhnlicher Erwärmung oder Ausfällen
- Dokumentation von Messwerten für Wartungsberichte
- Aufbau eines nachvollziehbaren Prüfprozesses für mehr Sicherheit und Effizienz
Mit dieser Kombination wird elektrische Wartung von einer punktuellen Einzelprüfung zu einem strukturierten Diagnoseprozess. Risiken können früher erkannt, Ursachen genauer eingegrenzt und Wartungsmaßnahmen gezielter umgesetzt werden.
Professionelle Messtechnik für Energieversorgung, Industrie und Gebäudetechnik
Ob in Energieversorgungsunternehmen, Industrieanlagen, Gebäudetechnik, Facility Management oder öffentlichen Einrichtungen: Elektrische Systeme müssen sicher, stabil und effizient betrieben werden. Die Kombination aus DT-9898, DT-6508B und DT-9399 bietet dafür eine praxisorientierte Lösung.
Die drei Messgeräte ergänzen sich in einem vollständigen Wartungsablauf:
- Die DT-9898 Wärmebildkamera macht Temperaturauffälligkeiten sichtbar.
- Das DT-6508B Isolationsmultimeter unterstützt die elektrische Ursachenanalyse.
- Das DT-9399 Erdungswiderstandsmessgerät überprüft die Zuverlässigkeit des Erdungssystems.
- Die Kombination der Messergebnisse schafft eine fundierte Grundlage für Wartungsentscheidungen.
So können Wartungsteams versteckte Risiken frühzeitig erkennen, Ausfallzeiten reduzieren, die elektrische Sicherheit erhöhen und ihre Arbeit besser dokumentieren.
CEM bietet professionelle Messtechnik für eine sichere, stabile und zuverlässige Energieversorgung.
