All-in-One-Diagnosegerät für Solarfachleute
Das CEM DT-1500PV, ein Multifunktions-PV-Tester mit I-V-Kurvenaufzeichnung, ist ein eigenständiges All-in-One-Diagnosegerät für Solarfachleute. Es wurde entwickelt, um bei der Installation, Inbetriebnahme, Wartung und Fehlerbehebung von Photovoltaikanlagen (PV-Anlagen) zu helfen.
Dieses Gerät kombiniert grundlegende Sicherheits- und Funktionsprüfungen mit einer erweiterten Leistungsanalyse. Es bestätigt, dass eine Photovoltaikanlage (PV-Anlage) sicher installiert wurde und die erwartete Strommenge erzeugt.
Dieses einzelne Gerät vereint viele verschiedene elektrische Prüfunktionen. Außerdem ermöglicht es die Messung und Analyse der Strom-Spannungs-Kennlinie (I-V-Kennlinie) einzelner Solarmodule und Modulstränge.
Dieses Messgerät ist für PV-Anlagen mit bis zu 1500 Volt DC und bis zu 30 Ampere geeignet. Es wird sowohl bei der Erstinstallation als auch bei der laufenden Wartung von Solaranlagen häufig eingesetzt.

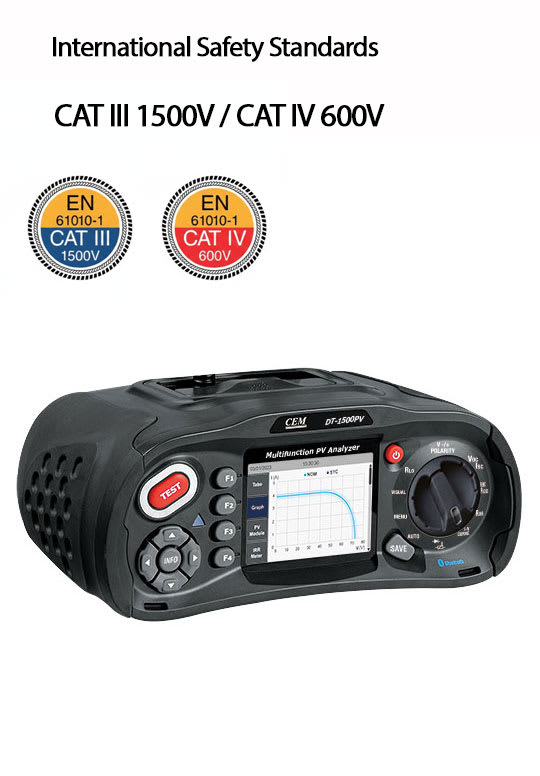

Sicherheit:
IEC 61010-1, Kategorie IV, 600 V
IEC 61010-2-034, Kategorie III, 1000 V Wechselstrom, Kategorie III, 1500 V Gleichstrom
CE-, UL-, CSA- und TÜV-zertifiziert für maximale Sicherheit und weltweite Konformität
Anwendungsbereiche:
-- Solaranlagen auf Wohngebäuden.
-- PV-Anlagen für Gewerbe und Industrie.
-- Großsolaranlagen.
-- Inbetriebnahme von Solarkraftwerken.
-- Vorbeugende Wartung und regelmäßige Inspektionen

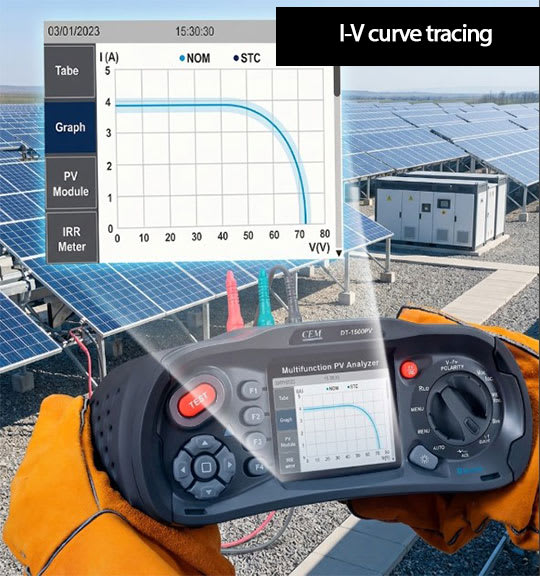

Erfassung der I-V-Kurve
Eine I-V-Kurve ist ein Diagramm, das zeigt, wie viel Strom und Spannung ein Solarmodul unter bestimmten Licht- und Temperaturbedingungen erzeugt. Die I-V-Kurve ist so etwas wie ein Zustandscheck für ein Solarmodul.
PV-Anlagen bis zu 1500 V DC und 30 A
Die Installation einer 1500-V-Solaranlage kommt vor allem bei großen gewerblichen Projekten und Versorgungsprojekten zum Einsatz.
Da dies jedoch mit strengeren Sicherheits- und technischen Anforderungen verbunden ist, ist der DT-1500PV das ideale Werkzeug für Solarfachleute.

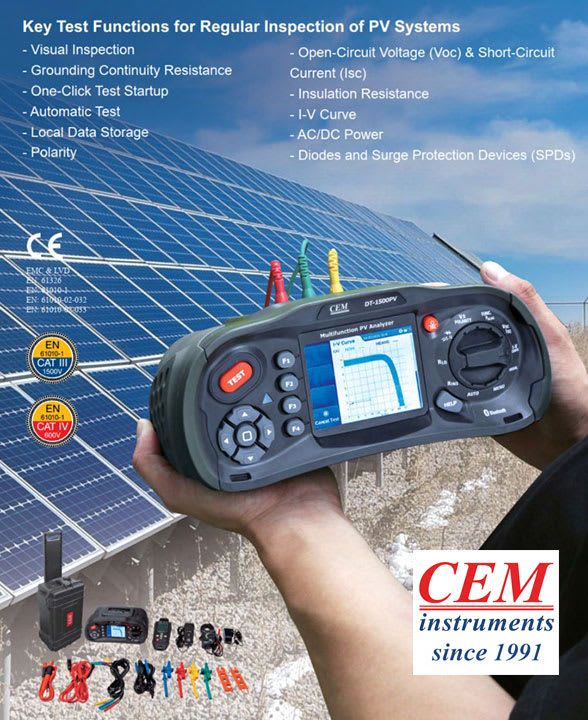

---- Hauptfunktionen ----
I-V-Kurvenmessung für PV-Module und -Stränge
Sie dient zur Bewertung der gesamten PV-Leistung. Erkennung von Fehlanpassungen und beschädigten Zellen
Messung der maximalen Leistung (Pmax) auf der Gleichstrom- und Wechselstromseite
Ermittelt die maximale Ausgangsleistung des PV-Moduls unter den aktuellen Wetterbedingungen. Hersteller geben die Leistung von Solarmodulen anhand der maximalen Leistung an.
PV-Modul/PV-String, Leerlaufspannungsprüfung (Voc)
Misst die maximale Spannung, wenn keine Last angeschlossen ist.
PV-Modul/PV-String, Kurzschlussstrom (Isc)-Prüfung
Misst den maximalen Strom, wenn die Modulanschlüsse kurzgeschlossen sind
Isolationswiderstand
Das Prüfgerät legt eine hohe Gleichspannung (typischerweise 500 V, 1000 V oder 1500 V) zwischen den PV-Leitern
und der Schutzerde an, um den Widerstand zu messen
Durchgangsprüfung und Schutzleiterprüfung
Das Prüfgerät leitet einen geringen Strom durch die Erdungskabel, um den Widerstand der
Verbindung vom Rahmen des PV-Arrays bis zum Haupterdungspunkt zu messen.
Überprüfung der PV-String-Polarität
Eine einfache, aber entscheidende Überprüfung, um sicherzustellen, dass die positiven und negativen Gleichstromkabel vom PV-Array
an die richtigen Anschlüsse des Wechselrichters bzw. der Kombinationsbox angeschlossen sind.

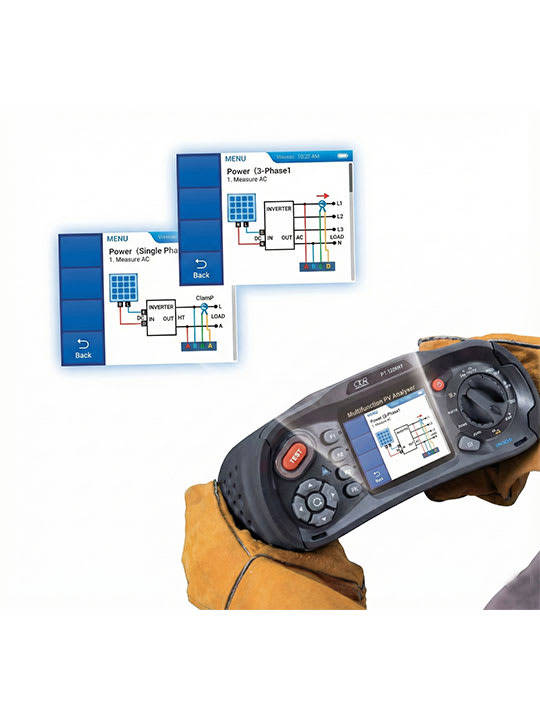

AC-/DC-Spannungs- und Strommessung
Messung von Wechselstrom-/Gleichstromspannung (V) und -strom (A) in Echtzeit am stromführenden Stromkreis
Messung der Sonneneinstrahlung und der Modultemperatur
mit einem Sonneneinstrahlungsmessgerät (drahtlose Bluetooth-Verbindung), das Sie auf derselben Ebene (Neigung und
Ausrichtung) wie die PV-Module platzieren, um die Sonnenleistung in W/m² zu messen.
Befestigen Sie es an der Rückseite des PV-Moduls, um dessen Betriebstemperatur (°C) zu messen.
Überspannungsschutzgerät (SPD)
Überprüfen Sie, ob das Überspannungsschutzgerät einer Anlage ordnungsgemäß funktioniert

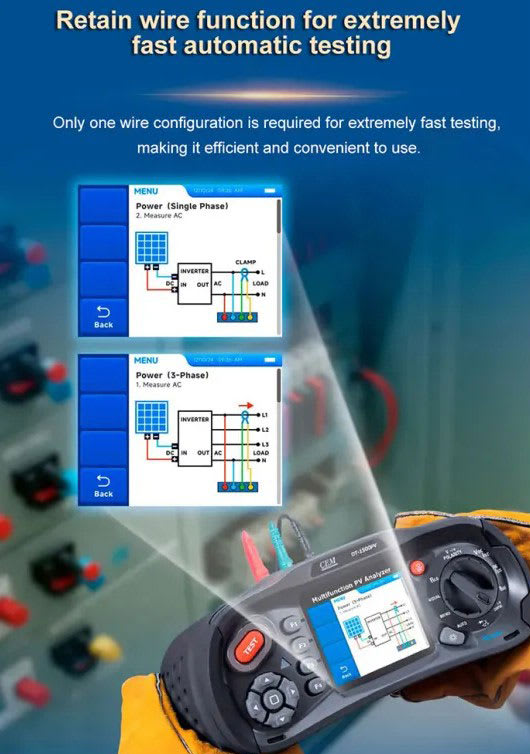

Autotest
Auto Test
Schalten Sie das Gerät in den „AUTO“-Modus.
Automatisieren Sie eine Abfolge von obligatorischen Sicherheits- und Leistungstests, um Zeit zu sparen und Fehler zu reduzieren
Funktionen
Anwendungsbereich |
Solaranlagen für Privathaushalte. Gewerbliche und industrielle PV-Anlagen. |
Sicherheitsklassen |
IEC61010-1 CAT IV 600VIEC 61010-2-034 CAT III 1000V AC, CAT III 1500V DC |
|
|
|
I-V-Kurvenaufzeichnung |
I-V-Kurvenaufzeichnung mit automatischer Analyse |
Maximalspannung der Solaranlage |
Kompatibel bis zu 1500 V DC, 30 A für groß angelegte gewerbliche und Netzprojekte |
|
|
|
PV-ModulMessfunktionen |
Voc, Isc, Isolationswiderstand, Durchgangsprüfung, Schutzerdungsprüfung, Überspannungsschutzgerät (SPT) usw. |
Bestrahlungsstärke, Temperatur |
Drahtlose Sensoren für Bestrahlungsstärke und Modultemperatur |
Auto test |
Automatisierung einer Abfolge obligatorischer Sicherheits- und Leistungstests |
|
|
|
Data Logging |
integrierte Protokollierungsfunktion |
Drahtlose Konnektivität |
Bluetooth- und WIFI |

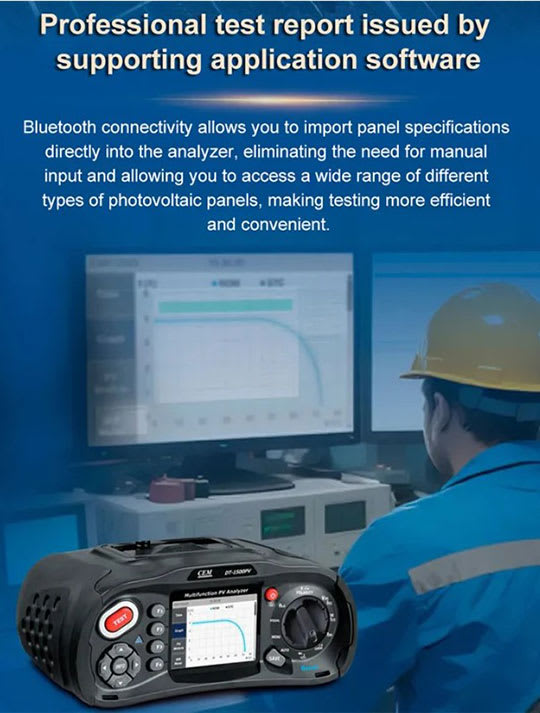

Datenverwaltung und Berichterstellung |
PC-Software „Smart Power“BErfassung von Messdaten zur Unterstützung des Technikers bei der Analyse vor Ort |
Systemaktualisierung |
Firmware, Unterstützung für Fernaktualisierungen über WLAN |
|
|
|
Anzeige |
Großes Farb-LCD-Display |
PV standard |
Konformität mit IEC 62446-1 |
IP-Schutzklasse |
IP67, staub- und wasserdicht. Fallschutz aus 2 Metern Höhe, für den Außenbereich ausgelegt |
Benutzerfreundlichkeit |
Moderne Digitalmultimeter, einfach zu bedienen |
Zertifizierung |
CE-, TÜV-Zertifizierung |
