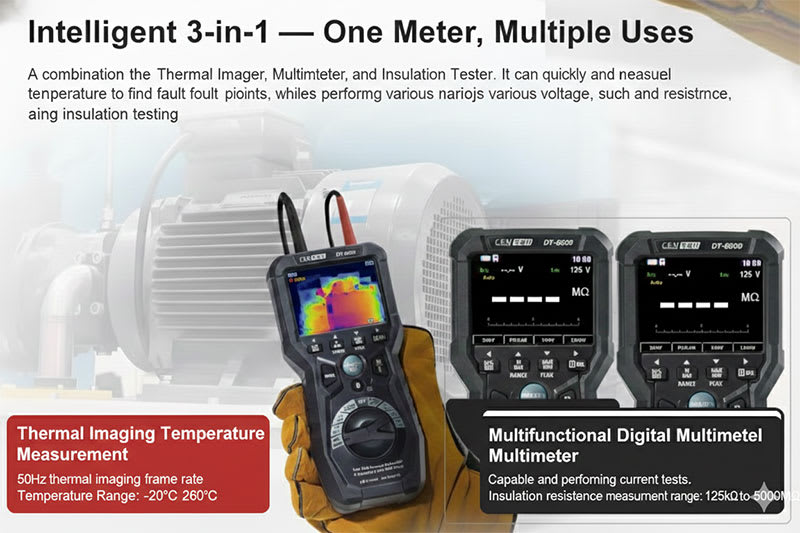

Isolationsprüfer: Das Gerät verfügt über integrierte Isolationsprüfungsfunktionen. Es kann verschiedene Arten von Isolationsmaterialien (wie Gummi, Kunststoff usw.) prüfen und deren Isolationswerte automatisch berechnen.

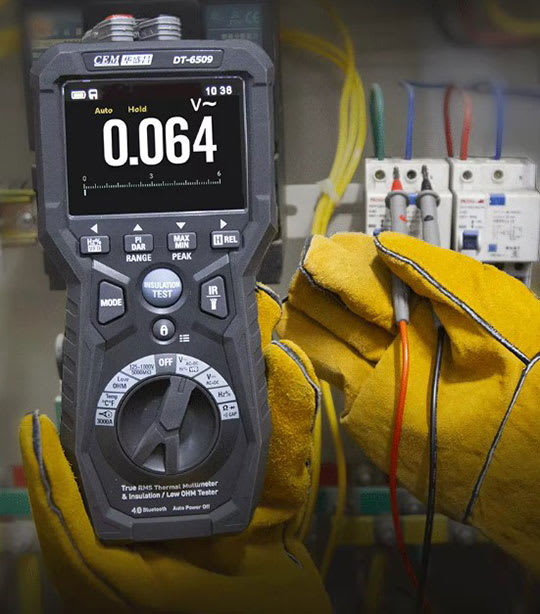

Digitalmultimeter: Das Gerät verfügt außerdem über eine Digitalmultimeterfunktion, mit der Strom, Spannung, Widerstand und mehr gemessen werden können. Fehler können mit hoher Präzision und Empfindlichkeit weiter untersucht werden. Es wird in industriellen Automatisierungsanlagen, Stromversorgungssystemen und verwandten Bereichen eingesetzt.

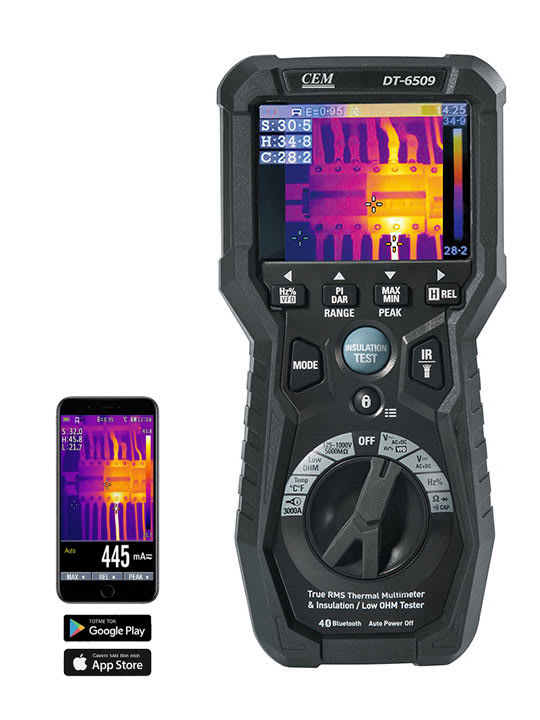

Infrarot-Temperaturmessung: Dieses Gerät verfügt über eine hochpräzise Infrarotsonde zur berührungslosen Temperaturmessung von Objektoberflächen. Über das Displaybild kann die Temperaturverteilung auf der Oberfläche des Objekts deutlich beobachtet werden.

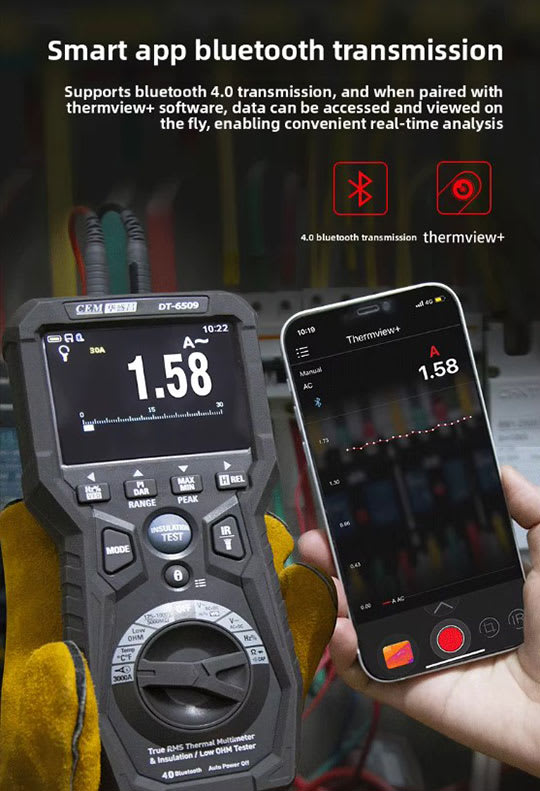

Datenprotokollierung: Das Gerät kann auch Messdaten aufzeichnen und unterstützt die Übertragung dieser Daten über USB/Bluetooth an einen Computer zur anschließenden Analyse und Verarbeitung.

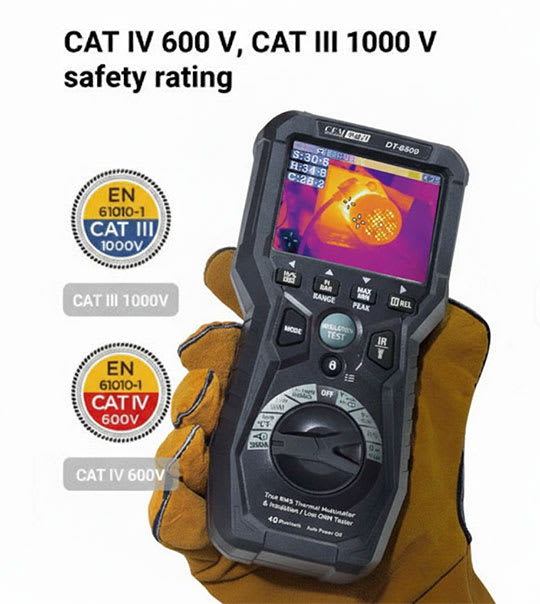

Sicherheit:
IEC61010-1 CAT IV 600 V / CAT III 1000 V
UL-, CSA- und TÜV-zertifiziert für maximale Sicherheit und weltweite Konformität.
Anwendungen:
– Elektrofahrzeuge: Sicherstellen, dass das Hochspannungsbatteriesystem vollständig vom Fahrgestell des Fahrzeugs isoliert ist, um die Sicherheit der Insassen zu gewährleisten.
-- HLK: Prüfung der Kompressormotorwicklungen auf Säure- oder Feuchtigkeitsverunreinigungen im Kühlmittel.
-- Solar/erneuerbare Energien: Prüfung der Isolierung großer PV-Anlagen, um sicherzustellen, dass kein Strom in die Montageracks fließt.
-- Telekommunikation: Überprüfung auf „Übersprechen” oder Leckagen zwischen Paaren in kupfernen Fernkommunikationsleitungen.
EV- und Hybrid-Anwendung
Die Prüfung des Isolationswiderstands ist bei Elektrofahrzeugen (EVs) und Hybridfahrzeugen (HVs) von entscheidender Bedeutung und dient in erster Linie dazu, die Sicherheit von Hochspannungs-Elektrosystemen zu gewährleisten, Stromschlaggefahren zu vermeiden, Isolationsfehler zu erkennen und Sicherheitsstandards zu erfüllen.
a. Produktions- und Montagephase
- Komponententests: Führen Sie Isolationswiderstandstests an einzelnen Komponenten wie Batteriepacks, Motoren, Fahrzeugsteuergeräten (VCU) und Bordladegeräten (OBC) durch.
- Endkontrolle des Fahrzeugs: Führen Sie nach der Fahrzeugmontage Isolationswiderstandstests am gesamten Hochspannungssystem durch, um die Einhaltung der Sicherheitsstandards sicherzustellen.
b. Täglicher Betrieb und Echtzeitüberwachung
- Bordgerät zur Isolationsüberwachung (IMD):
- Fehlerdiagnose: Während der Wartung werden tragbare Isolationsmessgeräte (z. B. Megohmmeter) verwendet, um Isolationsfehler im Batteriepack, in Hochspannungskabelbäumen, Steckverbindern usw. zu lokalisieren.
c. Wartung und Instandhaltung
- Vor der Wartung des Hochspannungssystems: Überprüfen Sie mit einem Isolationsmessgerät, ob das System spannungsfrei ist und die Isolation normal funktioniert.
- Fahrzeuginspektion nach einem Unfall: Überprüfen Sie nach einer Kollision das Hochspannungssystem auf Isolationsschäden.

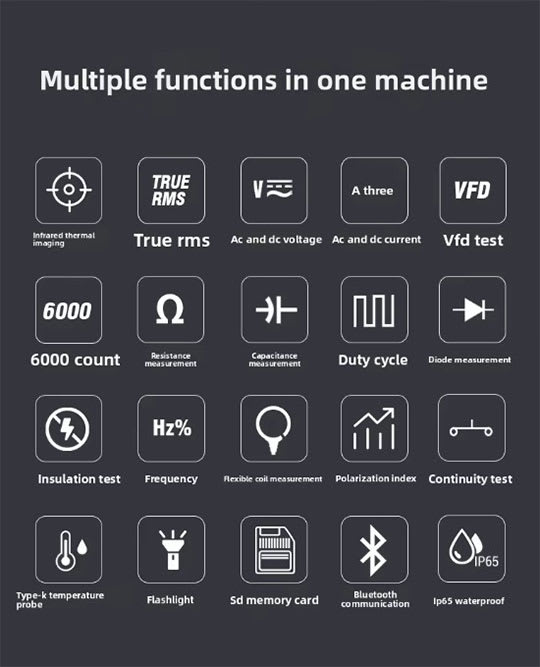

Funktionen
Werkzeuganwendung | Elektrofahrzeuge und Hybridfahrzeuge / Heizungs-, Lüftungs- und Klimatechnik / Telekommunikation |

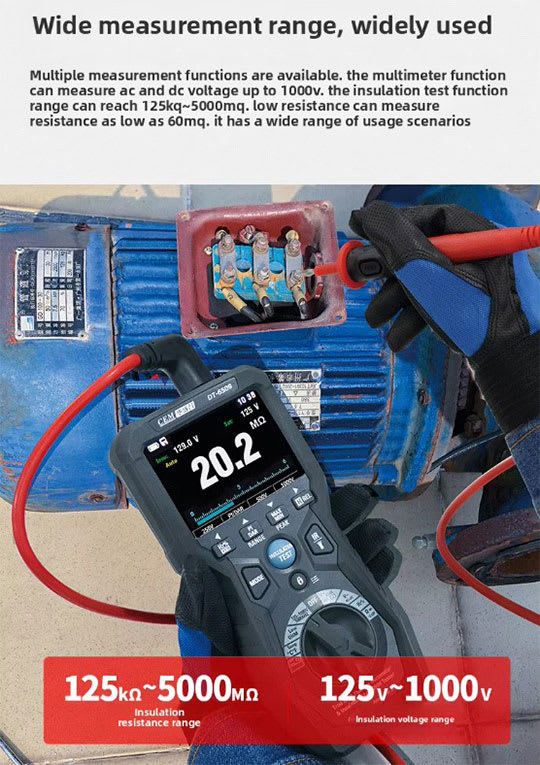

Isolationsprüfspannung | 125V, 250V, 500V, 1000V |
Isolationsprüfung: | 125kΩ to 5000MΩ |
Diagnosefunktionen | Polarisationsindexmessung (PI) |
Genauigkeit | Hohe Genauigkeit ±2,0 % + 8 |
Multimeter True RMS | Wechsel-/Gleichspannung, Stromstärke, Widerstand (Ω), Kapazität, Durchgang |
Wärmebildkamera | Das integrierte Wärmebildkameradesign identifiziert Hotspots schnell und berührungslos. |
Niedrige OHMS | Unterstützt hochauflösende Messungen mit niedrigem Widerstand |
Anzeige | Großes 240 x 320 3,5-Zoll-TFT-Farb-LCD-Display mit 6000 Bildpunkten |
Tiefpassfilter (LPF) | Tiefpassfilter zur genauen Messung von Signalen aus Frequenzumrichtern (VFD) |

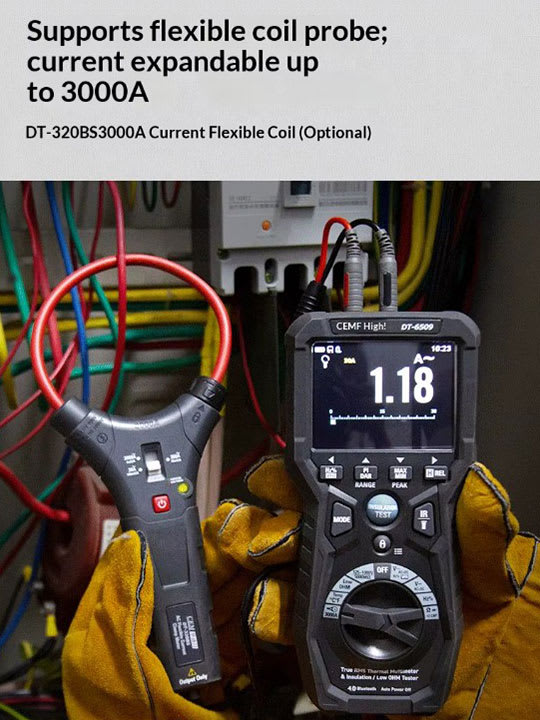

Aktuelle Messverlängerung | 3000A Flexible Spulenstrommessungen (optional) |
Protokollierungsfunktion | mit Trend Capture zur einfachen Überprüfung der protokollierten Daten |
Drahtlose Verbindung | Bluetooth (PC/App) Funktionen zur sofortigen Datenübertragung, Wärmebildverarbeitung |
Sicherheitsbewertungen | IEC61010-1 CAT IV 600V / CAT III 1000V |
Garantie, Zertifizierung
Alle Produkte sind CE-, GS- und TÜV-zertifiziert.
Aufgrund der robusten Qualität und der Zufriedenheit unserer Kunden gewähren wir in der Regel eine Garantie von 3 Jahren.
