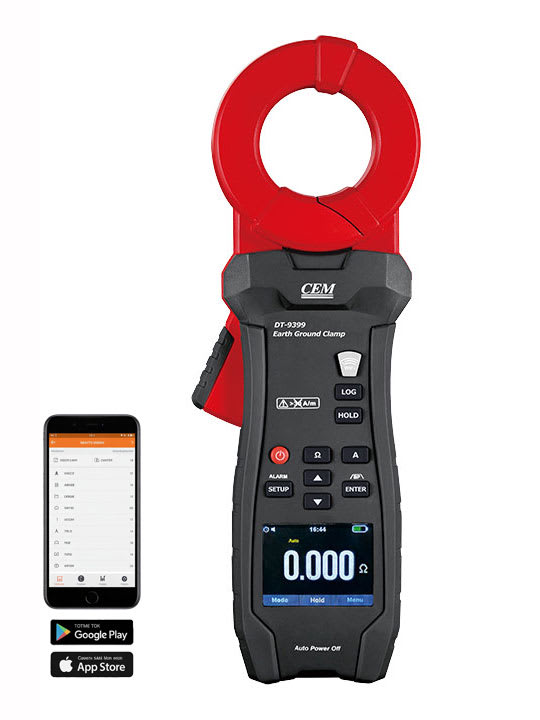

Hochpräzises Erdungswiderstands-Zangenmessgerät bietet Vorteile wie hohe Genauigkeit und die Möglichkeit, den Erdungsschleifenwiderstand schnell, sicher und genau zu messen, ohne die Erdungsleitung zu trennen oder Hilfselektroden zu verwenden.
Es kann direkt an die stromführende Erdungsleitung geklemmt werden für eine Echtzeitmessung, und dank seiner einzigartigen Filterfrequenz-Störunterdrückungstechnologie kann es auch beim Ein- und Ausschalten des Leistungsschalters eine hochpräzise Messung aufrechterhalten.
Sicherheit:

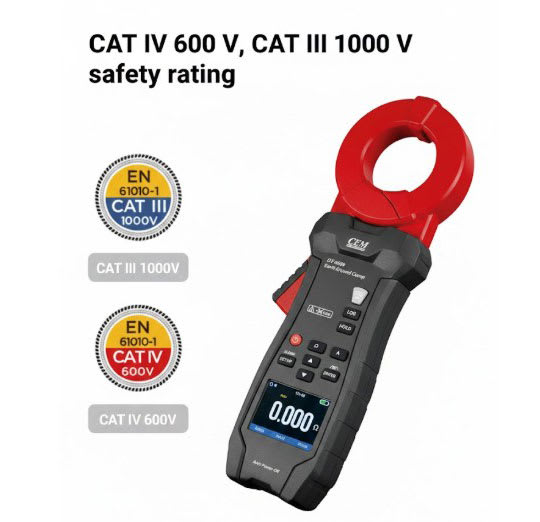

IEC61010-1 CAT IV 600V / CAT III 1000V
UL-, CSA- und TÜV-zertifiziert für maximale Sicherheit und globale Konformität
Anwendungen:
-- Elektrische Umspannwerke
-- Mobilfunkmasten
-- Rechenzentren
-- Industrieanlagen
-- Blitzschutzsysteme, die Qualität der Geräteerdungsverbindungen.
-- Regelmäßige Inspektion und Wartung des Erdungssystems, um hochohmige Fehler durch Korrosion oder Lockerung zu erkennen.

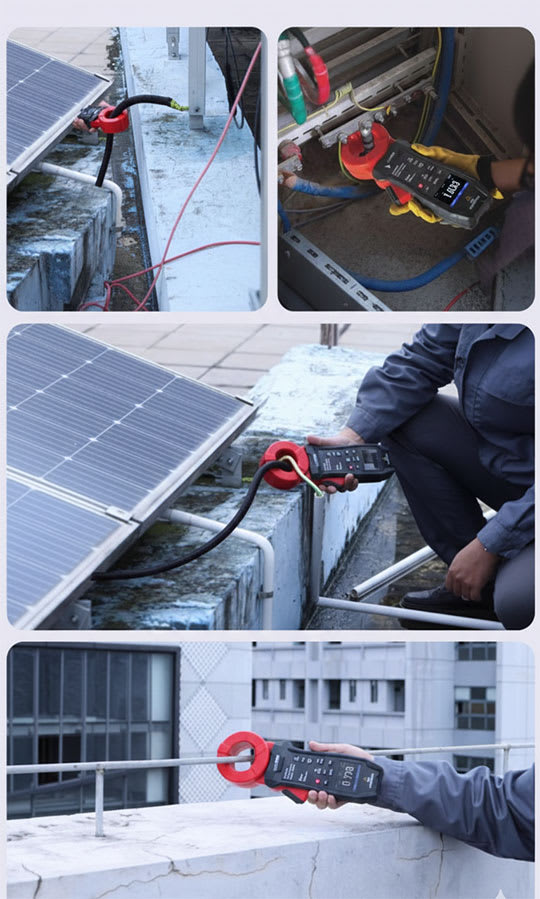

-- Solarpanel-Installationen zur Messung des Erdungswiderstands.
Beispiel: Während der jährlichen Inspektion eines 500-kV-Umspannwerks mit dem DT-9399 wurde eine abnormale Veränderung des Erdungswiderstands des Überspannungsablegers für den Haupttransformator festgestellt. Die Freilegung bestätigte, dass die Kupfer-Aluminium-Übergangsklemme durch Sulfidbildung korrodiert war. Der rechtzeitige Austausch verhinderte einen Blitzeinschlag und eine Explosionskatastrophe.
Funktionen
Erdungswiderstandsmessbereich | Messbereich 0,025Ω – 1500 Ω (Auflösung 0,001Ω) |
Hohe Genauigkeit | ±1.5% + 0.020Ω |
Störsignal-Filterung | auswählbare Tiefpassfiltermodi können Oberwelleninterferenzen effektiv unterdrücken |
AC-Ableitstrommessung, Echter Effektivwert | Misst den echten Effektivwert des Erdableitstroms von 4 mA bis 40 A |
Aufzeichnungsmessung | Speichert bis zu 32.760 Messwerte im Speicher |

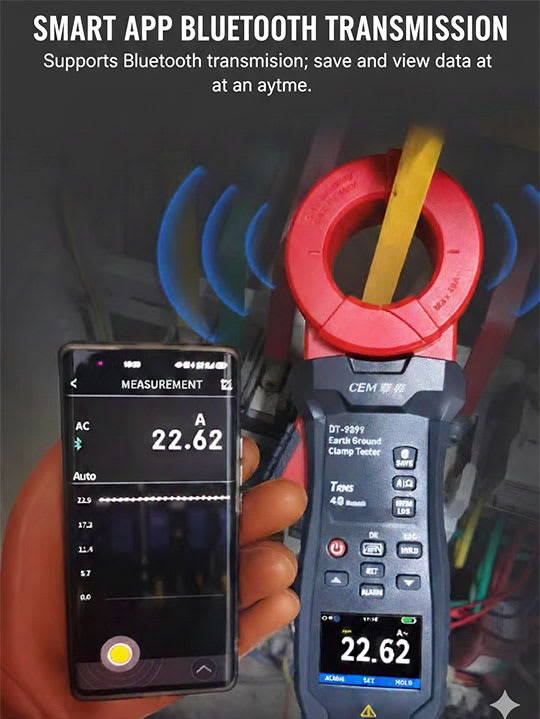

Drahtlose Verbindung | unterstützt Bluetooth APP drahtlose Datenübertragung |
Display | TFT-LCD-Farbbildschirm |
Sicherheitsklassen | IEC/EN 61010-2-032: CAT IV 600 V / CAT III 1000 V |
IP-Schutzart | IP54, geschützt gegen Staub und Wasser |
Einfache Bedienung | Keine Notwendigkeit für Hilfserder, keine Unterbrechung der Verbindung |
Garantie, Zertifizierung
Alle Produkte sind CE-, GS- und TÜV-zertifiziert.
Basierend auf robuster Qualität und Kundenzufriedenheit bieten wir in der Regel eine 3-jährige Garantie.
